集裝箱設備震動對艙體影響的設計應對方案

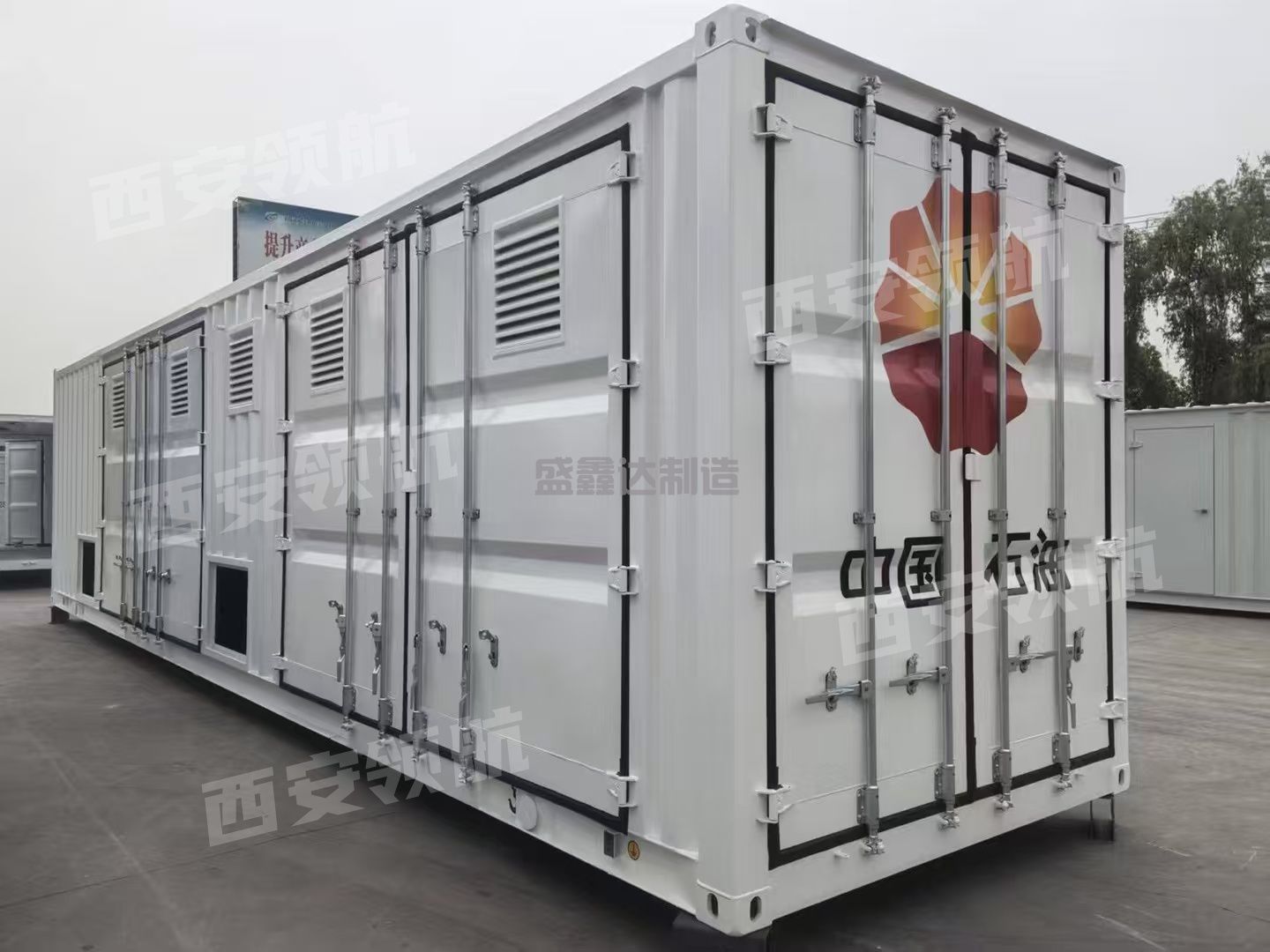

在集裝箱設備艙設計中，震動是影響設備穩定性、艙體結構安全及使用壽命的關鍵因素。需從震動源分析、結構減震設計、設備防護三個維度綜合應對，以下為具體策略與量化指標：
一、震動源分析與評估
- 震動類型及來源
- 地震：按設防烈度設計（如8度區，地面加速度0.2g）。
- 工業場地：鄰近設備（如沖壓機）引發的低頻震動（5-10Hz）。
- 柴油發電機：頻率50-200Hz，振動速度≤8mm/s（ISO 10816-3標準）。
- 旋轉機械（如風機）：頻率與轉速相關，需通過頻譜分析確定主頻。
- 公路運輸：頻率范圍1-50Hz，加速度峰值0.5-2g（根據ISO 8608標準）。
- 鐵路運輸：頻率范圍5-80Hz，加速度峰值0.3-1.5g。
- 運輸震動：
- 設備運行震動：
- 環境震動：
- 量化評估方法
- 使用三軸加速度計（量程±10g，分辨率0.001g）采集實際震動數據。
- 建立艙體與設備耦合模型，輸入震動譜（如公路運輸?shù)腜SD曲線），計算應力分布。
- 案例：某通信設備艙通過FEA優化，頂板應力降低40%。
- 有限元分析（FEA）：
- 現場實測：
二、結構減震設計
- 艙體剛度優化
- 采用H型鋼底架（HW250×250×9×14），與箱體通過橡膠隔震墊連接。
- 頂板與側板增加縱向加強筋（間距≤300mm，截面尺寸50×30×3mm），提升抗彎剛度。
- 案例：加強筋設計使頂板固有頻率從25Hz提升至40Hz，避開設備主頻。
- 加強筋布置：
- 底架設計：
- 隔震系統
- 充氣壓力0.5-1.0MPa，固有頻率1-3Hz，適用于精密設備。
- 鋼絲繩隔震器（承載力5-20kN，阻尼比0.1-0.2），適用于運輸震動。
- 天然橡膠支座（豎向剛度1000kN/m，水平剛度100kN/m），適用于地震區。
- 案例：某數據中心設備艙通過隔震支座，地震響應加速度降低60%。
- 橡膠隔震支座：
- 彈簧阻尼器：
- 空氣彈簧：
- 連接節點設計
- 設置防撞塊（聚氨酯材質，硬度60 Shore A），限制設備位移≤5mm。
- 設備與艙體通過波紋管（長度≥100mm）或軟連接（如橡膠接頭）隔離震動傳遞。
- 柔性連接：
- 限位裝置：
三、設備防護措施
- 設備減震安裝
- 設備底腳與減震器通過螺栓連接，扭矩值按設備手冊執行（如M12螺栓扭矩80N·m）。
- 減震器選型：
設備類型 減震器類型 固有頻率（Hz） 承載范圍 通信機柜 鋼絲繩隔震器 3-8 50-300 柴油發電機 橡膠減震墊 5-12 500-2000 精密儀器 空氣彈簧 1-3 10-100 - 安裝方式：
- 管線防護
- 每隔500mm設置管線卡箍，避免與艙體共振。
- 電纜采用金屬軟管（長度≥200mm），液壓管采用橡膠波紋管。
- 柔性管線：
- 管線固定：
- 防松脫設計
- 重型設備（如UPS）通過化學錨栓（M16，抗拉強度≥50kN）固定于底架。
- 使用防松螺母（如尼龍鎖緊螺母）或螺紋膠（Loctite 243）。
- 緊固件防松：
- 設備固定：
四、測試與驗證
- 振動臺試驗
- 設備功能正常，艙體應力≤許用應力（鋼材屈服強度235MPa，安全系數1.5）。
- 公路運輸：按ISO 13355標準，輸入PSD曲線（0.04g2/Hz@1-200Hz）。
- 地震：按GB 50011標準，輸入三向地震波（EL Centro波）。
- 試驗標準：
- 判定標準：
- 現場路試
- 安裝三軸加速度計，記錄實際運輸過程中的振動數據。
- 案例：某設備艙通過500km公路路試，振動加速度峰值從1.8g降至0.6g。
- 測試方法：
五、典型案例
- 案例1：通信基站設備艙（公路運輸）
- 艙體增加加強筋，固有頻率從20Hz提升至35Hz。
- 設備安裝鋼絲繩隔震器，固有頻率降至5Hz。
- 問題：設備在運輸中頻發故障，振動加速度峰值達2.2g。
- 解決方案：
- 效果：振動加速度峰值降至0.8g，設備故障率降低90%。
- 案例2：數據中心設備艙（地震區）
- 底架安裝橡膠隔震支座，水平剛度降低至80kN/m。
- 設備采用空氣彈簧減震，固有頻率降至2Hz。
- 問題：8度地震下設備傾覆，損失超500萬元。
- 解決方案：
- 效果：地震響應加速度降低65%，設備無損壞。
六、設計總結與建議
- 設計優先級：
- 第一步：識別主要震動源（運輸/設備/環境）。
- 第二步：優化艙體剛度，避開設備主頻。
- 第三步：選擇合適的隔震系統（橡膠/彈簧/空氣彈簧）。
- 第四步：設備減震安裝與管線防護。
- 關鍵參數：
- 艙體固有頻率：避開設備主頻±20%（如設備主頻50Hz，艙體頻率應＜40Hz或＞60Hz）。
- 減震器阻尼比：0.1-0.3（兼顧隔震與穩定性）。
- 成本與性能平衡：
- 運輸震動：優先選用鋼絲繩隔震器（成本低，壽命長）。
- 地震防護：橡膠隔震支座（性能優，成本較高）。
通過以上設計，集裝箱設備艙可有效降低震動影響，確保設備在運輸、運行及地震中的安全性與可靠性。
